Ağır Altıgen Somunlar bağlantı elemanı endüstrisinde favoridir. Bu altı taraflı, içten dişli Ağır Altıgen Somunlar, sektördeki en güçlü, en dayanıklı bağlantı elemanlarından biridir ve en zorlu endüstriyel koşulların zorlanmalarına dayanacak şekilde tasarlanmıştır. Permanent Technologies, çeşitli kalitelerde, yüzeylerde, dişlerde ve boyutlarda Ağır Altıgen Somunların yanı sıra benzersiz endüstriyel ihtiyaçlarınıza uyacak özel siparişler de sağlar. ASTM A194, yüksek basınçlı ve yüksek sıcaklıktaki hizmetlerde kullanılan karbon ve alaşımlı çelik somunlar için standart bir spesifikasyondur. "2H" tanımı, daha yüksek mukavemet ve sıcaklık direncine sahip belirli bir derecedeki ağır altıgen somunları belirtir. Bu altıgen somunlar, petrokimya, petrol ve gaz ve enerji üretimi gibi endüstrilerdeki basınçlı kaplar, flanşlar ve boru sistemleri gibi yüksek mukavemet ve dayanıklılığın gerekli olduğu kritik uygulamalarda, genellikle ASTM A193 alaşımlı çelik cıvatalarla birlikte kullanılır. .

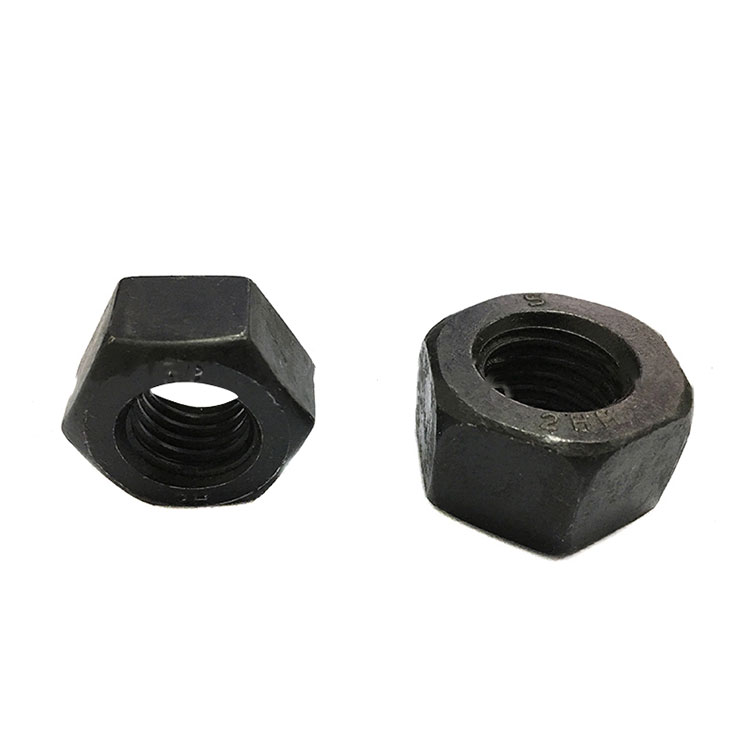

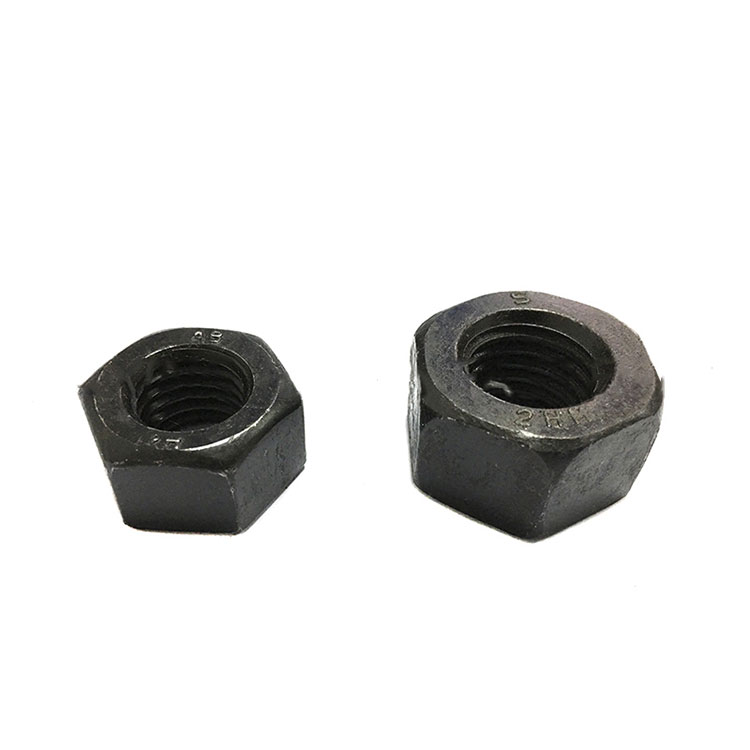

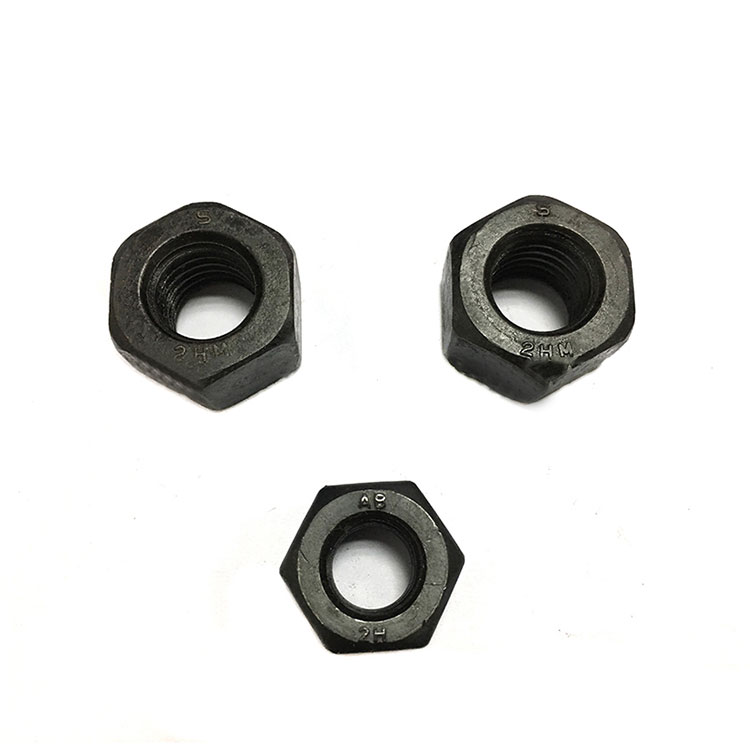

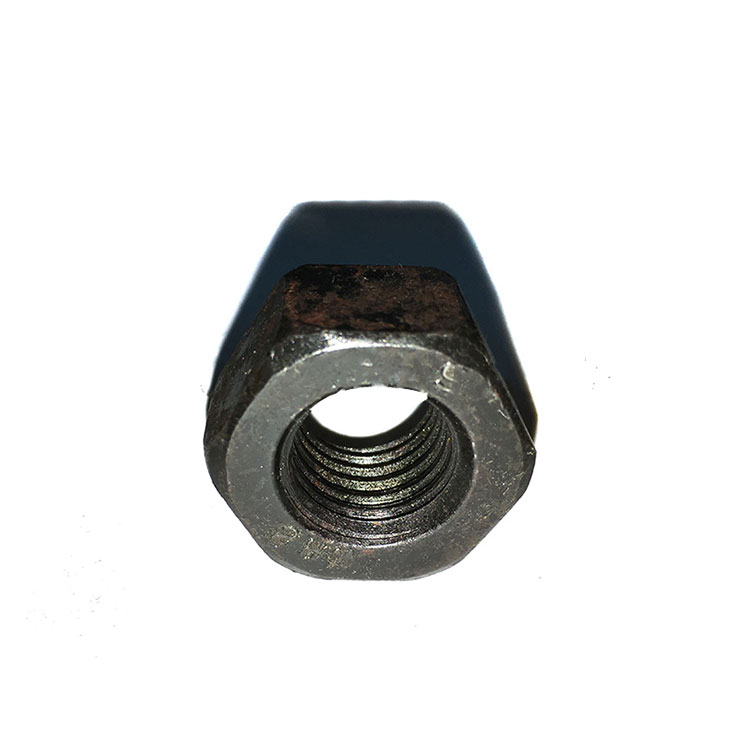

ASTM A194 2H | Ağır altıgen somun |
Göreli ürünler | DIN931, DIN933, DIN960, DIN961, DIN934; ISO4014, ISO4017, ISO8765, ISO8676, ISO8673; ASTM A325, ASTMA194 2H, IFI A10 vb. |
Standart | DIN, ISO, ANSI, ASME, BS, AS, JIS ve standart dışı |
Başvuru | Bina, enstrüman, otomobil, mobilya vb. |
Malzeme | Düşük karbonlu çelik(35k) |
Boyut | Çap:1/4" - 2-1/2" |
Sona ermek | Çinko plakalar veya siyah oksitlenmiş |
Seviye | Sınıf: 5, 8 |
Paketleme | Karton başına 25 kg, bir palette veya taleplerinize göre paketlenmiş 36 karton |
Tedarik Yeteneği | Aylık 800 ton |
Teslimat | 7-30 gün |
Çap | Daireler Arası Genişlik Temel | Daireler Boyunca Genişlik Maksimum | Daireler Arası Genişlik Min | Köşeler Boyunca Genişlik Maks. | Köşeler Arası Genişlik Min | Kalınlık Temel | Maksimum Kalınlık | Kalınlık Min. |
1/4 (0,2500) | 1/2 | 0.500 | 0.488 | 0.577 | 0.556 | 15/64 | 0.250 | 0.218 |
5/16 (0,3125) | 9/16 | 0.562 | 0.546 | 0.650 | 0.622 | 19/64 | 0.314 | 0.280 |
3/8 (0,3750) | 11/16 | 0.688 | 0.669 | 0.794 | 0.763 | 23/64 | 0.377 | 0.341 |
7/16 (0,4375) | 3/4 | 0.750 | 0.728 | 0.866 | 0.830 | 27/64 | 0.441 | 0.403 |
1/2 (0,5000) | 7/8 | 0.875 | 0.850 | 1.010 | 0.969 | 31/64 | 0.504 | 0.464 |
9/16 (0,5625) | 15/16 | 0.938 | 0.909 | 1.083 | 1.037 | 35/64 | 0.568 | 0.526 |
5/8 (0,6250) | 1-1/16 | 1.062 | 1.031 | 1.227 | 1.175 | 39/64 | 0.631 | 0.587 |
3/4 (0,7500) | 1-1/4 | 1.250 | 1.212 | 1.443 | 1.382 | 47/64 | 0.758 | 0.710 |
7/8 (0,8750) | 1-7/16 | 1.438 | 1.394 | 1.660 | 1.589 | 55/64 | 0.885 | 0.833 |
1 (1.000) | 1-5/8 | 1.625 | 1.575 | 1.876 | 1.796 | 63/64 | 1.012 | 0.956 |
1-1/8 (1,1250) | 1-13/16 | 1.812 | 1.756 | 2.093 | 2.002 | 1-7/64 | 1.139 | 1.079 |
1-1/4 (1.250) | 2 | 2.000 | 1.938 | 2.309 | 2.209 | 1-7/32 | 1.251 | 1.187 |
1-3/8 (1,3750) | 2-3/16 | 2.188 | 2.119 | 2.526 | 2.416 | 1-11/32 | 1.378 | 1.31 |
1-1/2 (1.5000) | 2-3/8 | 2.375 | 2.300 | 2.742 | 2.622 | 1-15/32 | 1.505 | 1.433 |
1-5/8 (1,6250) | 2-9/16 | 2.562 | 2.481 | 2.959 | 2.828 | 1-19/32 | 1.632 | 1.556 |
1-3/4 (1,7500) | 2-3/4 | 2.750 | 2.662 | 3.175 | 3.035 | 1-23/32 | 1.759 | 1.679 |
1-7/8 (1,8750 | 2-15/16 | 2.938 | 2.844 | 3.392 | 3.242 | 1-27/32 | 1.886 | 1.802 |
2 (2.0000) | 3-1/8 | 3.125 | 3.025 | 3.608 | 3.449 | 1-31/32 | 2.013 | 1.925 |
2-1/4 (2,2500) | 3-1/2 | 3.500 | 3.388 | 4.041 | 3.862 | 2-13/64 | 2.251 | 2.155 |
2-1/2 (2.5000) | 3-7/8 | 3.875 | 3.750 | 4.474 | 4.275 | 2-29/64 | 2.505 | 2.401 |
2-3/4 (2,7500) | 4-1/4 | 4.250 | 4.112 | 4.907 | 4.688 | 2-45/64 | 2.759 | 2.647 |
3 (3.0000) | 4-5/8 | 4.625 | 4.475 | 5.340 | 5.102 | 2-61/64 | 3.013 | 2.893 |
3-1/4 (3.2500) | 5 | 5.000 | 4.838 | 5.774 | 5.515 | 3-3/16 | 3.252 | 3.124 |
3-1/2 (3.5000) | 5-3/8 | 5.375 | 5.200 | 6.207 | 5.928 | 3-7/16 | 3.506 | 3.37 |
3-3/4 (3,7500) | 5-3/4 | 5.750 | 5.562 | 6.640 | 6.341 | 3-11/16 | 3.76 | 3.616 |
4 (4.0000) | 6-1/8 | 6.125 | 5.925 | 7.073 | 6.755 | 3-15/16 | 4.014 | 3.862 |
